PARARRAYOS Y DESCARGADORES DE SOBRETENSIONES TRANSITORIAS

PARARRAYOS ACTIVOS

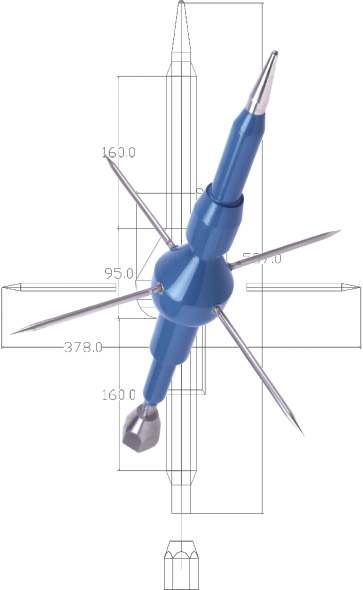

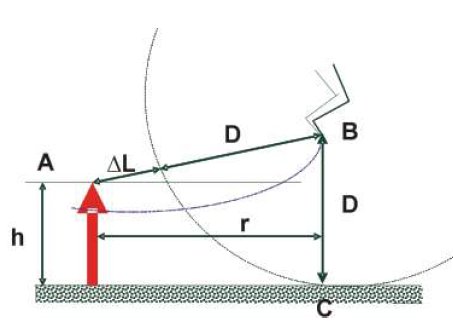

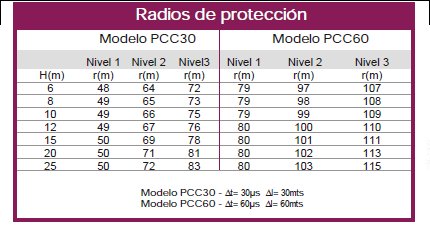

LEADER PCC60 y PCC30



• Dispositivo de amplificación de campo eléctrico que

permite anticipar la emisión de de líder ascendente,

asegurando la captación del rayo.

• Punta captora conectada a tierra en forma continua

lo cual garantiza que el dispositivo no sufrirá

averías frente al pasaje de corrientes de rayos de

gran magnitud.

• Fabricado en acero inoxidable y poliuretano

(con protección contra los rayos U.V.) para soportar los

efectos perjudiciales de la exposición a las condiciones

ambientales.

• No requiere mantenimiento. No posee fuente

de alimentación interna dado que el equipo utiliza el

campo existente durante la tormenta eléctrica.

* Cumple con la Norma  IRAM 2426





El sistema trabaja del siguiente modo:



• En el momento en que la nube cargada se sitúa sobre el pararrayos éste, a través de sus tomas de potencial,

comienza a cargar el amplificador.

• El dispositivo amplificador polariza la punta captora hasta un 50% mas que lo que se polarizaría si estuviera sin él.

• Cuando desciende el líder desde la nube implica un aumento de la carga en el amplificador, lo que a su vez

provoca un aumento en la polarización en la punta.

• Una mayor polarización implica una mayor corriente de corona logrando el dispositivo captor las condiciones para

generar el líder ascendente.

• La punta captora está todo el tiempo a tierra; la acción del amplificador es externa y no entra en contacto con la

punta durante todo el proceso .

DESCARGADOR GASEOSO

DESCARGADOR DE CORRIENTE DE RAYO

PROTECTOR DE LÍNEA DE ALTA ENERGÍA

Productos

Linea PL

Descargador de sobretensiones para protección de lineas de baja

tensión contra impactos de rayo y sobretensiones.

Zona de protección 0A -1.



• Descargador clase I ( B) de acuerdo a IEC 61643-1:2001

• Ensayo con impulso de corriente (10/350) de acuerdo con IEC 61643-1:2001

• Tecnología Multi-Air-Gap, sin pérdidas ni corriente continuativa.

• Máxima capacidad de energía.

• Bajo nivel de protección (Up)

• Rápida respuesta.

• Versión unipolar permite una instalación hasta cuatro polos dependiendo del

sistema a proteger.



PROTECTOR DE LÍNEA

DE ALTA ENERGÍA

PL-80 PL-60

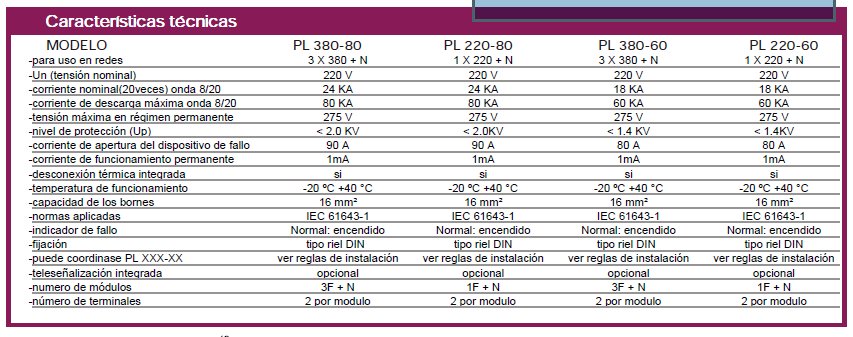

Los protectores de sobretensiones de alta energía

están destinados principalmente a la protección en

tableros principales y maquinarias trifásicos con alto

grado de exposición. Los mismos pueden conectarse

en redes de cualquier configuración (TT, TN-S, IT, TNC),

gracias a su formato de módulos individuales.



Sistema de señalización



Permite el mantenimiento preventivo del sistema

de protección mediante la visualización del led indicador

de fallo.

PROTECTOR DE LÍNEA

DE BAJA ENERGÍA

PL-40 PL-20



Los protectores de sobretensiones de baja energía

PL-40 y PL-20 están destinados principalmente a la

protección en tableros secundarios vinculados a

equipamiento y maquinarias con grado de exposición

medio. Los mismos pueden conectarse en redes de

cualquier configuración (TT, TN-S, IT, TN-C), gracias a

su formato de módulos individuales.



Sistema de señalización

Permite el mantenimiento preventivo del sistema

de protección mediante la visualización del led indicador

de fallo.

PROTECTOR DE LÍNEA

DE BAJA ENERGÍA

PL-10

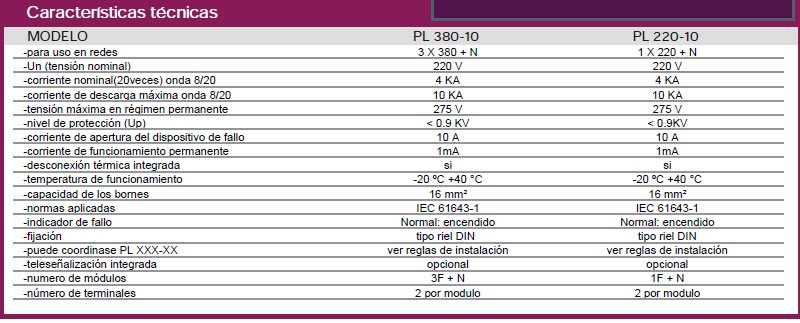

El protector de sobretensiones PL XXX- 10 esta

destinado principalmente a la protección de

equipamiento y maquinarias con bajo grado de

exposición. Los mismos pueden conectarse en redes de

cualquier configuración (TT, TN-S, IT, TN-C), gracias a

su formato de módulos individuales.



Sistema de señalización



Permite el mantenimiento preventivo del sistema

de protección mediante la visualización del led indicador

de fallo.

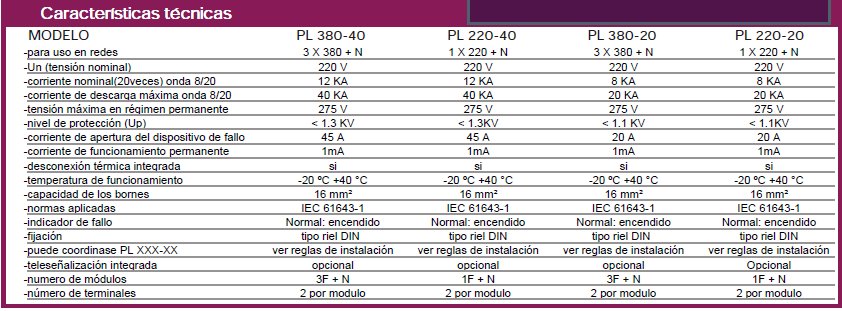

Características

PROTECTOR

COAXIAL

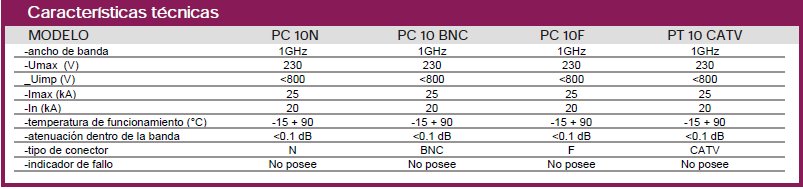

Los productos de la línea PC se destinan para la

protección de equipos transmisores o receptores

de señales de radio frecuencia, tales como antenas

de radio, TV, CATV, videocámaras y circuitos cerrados

de TV, contra sobretensiones provocadas por el rayo.

La línea PC han sido diseñados con descargadores

gaseosos que soportan grandes picos de corriente

y que poseen una baja atenuación hasta 1Ghz

de frecuencia

Su diseño permite el fácil recambio del descargador

gaseoso, lo cual implica un ahorro de dinero y un fácil

control del protector.



CONTADOR

DE RAYOS

Modelo CR 1000



El contador de rayos CR 1000 esta diseñado para

contabilizar impactos de rayos en un sistema de

protección exterior.

El aparato no necesita alimentación externa de

corriente dado que se activa por la inducción generada

sobre éste durante el pasaje de la corriente de rayo por

la bajada a tierra.

Cada vez que circula corriente por el cable se induce

tensión en el aparato.

Para evitar que el contador marque eventos que

puedan no ser descargas de rayo, se lo calibra para que

cuente a partir de aquellas corrientes cuyo pico supere

los 1000 A utilizando como patrón una onda del tipo

8/20μs.

En caso de superar dicho valor se observará que el

display avanza una unidad.



Sistema de señalización



Permite el mantenimiento preventivo del sistema de

protección contra el rayo (spcr) visualizando el estado

Del contador. Como lo recomienda la norma.

Descargadores pararrayos y de sobretensiones

Datos generales



Causas de las sobretensiones

Las sobretensiones se desglosan en dos categorías clasificadas

por causas:

• LEMP (Lightning Electromagnetic Pulse) – sobretensiones

provocadas por influencias atmosféricas (por ejemplo, caídas

de rayos directas, campos electromagnéticos de descarga).

• SEMP (Switching Electromagnetic Pulse) – sobretensiones

provocadas por operaciones de maniobra (por ejemplo,

desconexión de cortocircuitos, maniobras de cargas en servicio).

Las sobretensiones que se presentan a consecuencia de una

tormenta tienen su causa en una descarga directa/cercana o en

la descarga distante de un rayo Las descargas directas o cercanas son caídas de rayos en el istema pararrayos de un edificio, en sus inmediaciones o en los sistemas que conducen la electricidad hacia un edificio

(por ejemplo, alimentación de baja tensión, líneas TC y de mando).

Debido a su amplitud y a la energía que transportan, las

corrientes de choque y las tensiones de choque constituyen una

especial amenaza para el sistema a proteger.

En caso de una caída directa o cercana del rayo, las sobretensiones

se forman por la

caída de tensión en la resistencia de choque contra tierra y el

aumento del potencial provocado del edificio frente al entorno

lejano. Eso constituye la carga más intensa a que pueden estar

expuestos los sistemas eléctricos de un edificio.

Los parámetros típicos de la corriente de choque en circulación

(valor de cresta, velocidad de incremento de la intensidad, contenido

de la carga, energía específica) se pueden exponer en la

forma de la onda de choque de 10/350 μs



Un modelo de las zonas de protección contra rayos que responda

a los requisitos de CEM incluye la protección externa

contra impactos de rayos (con dispositivo captor o terminal

aéreo, sistema de descarga, sistema de puesta a tierra), el nivelado

de potencial, el aislamiento del ambiente y el sistema de

protección contra sobretensiones para el sistema de gestión energética

y de información.

Las zonas de protección contra rayos (término inglés: Lightning

Protection Zones LPZ) están definidas según las especificaciones

que figuran en la tabla "Definición de las zonas de protección

contra rayos".

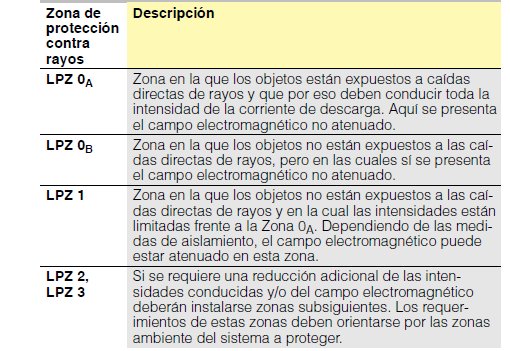

Definición de las zonas de protección contra rayos

Conforme a los requisitos y a las cargas a que estén expuestos

en su lugar de instalación, los aparatos de protección contra sobretensiones

están clasificados en descargadores pararrayos,

descargadores de sobretensiones y combinaciones de descargadores.

Los requisitos más rigurosos con respecto a la capacidad de

descarga los deben cumplir los descargadores pararrayos y las

combinaciones de descargadores que tengan que realizar la

función de transición de la zona de protección LPZ 0A a LPZ 1

o de LPZ 0A a LPZ 2. Estos descargadores deben estar en

condiciones de conducir las corrientes parciales de descarga

con forma de onda 10/350 μs varias veces de forma no destructiva,

para evitar que las corrientes parciales de descarga entren

en el sistema eléctrico de un edificio. En el área de transición de

la zona de protección LPZ 0B a LPZ 1 o en el área de transición

del descargador pararrayos dispuesto a continuación de las zonas

de protección LPZ 1 a LPZ 2 y superior, se utilizan descargadores

de sobretensiones para proteger contra

sobretensiones. Su función consiste en seguir atenuando el nivel

residual de las etapas de protección antepuestas y de limitar

las sobretensiones, con independencia de si su origen se debe

a una inducción al sistema o si han sido generadas en el sistema

mismo.

Las medidas de protección especificadas contra rayos y sobretensiones

en las áreas límite de las zonas de protección contra

rayos valen tanto para el sistema de gestión energética como

el de información. La totalidad de las medidas especificadas en

el modelo de zonas de protección contra rayos que responda a

los requisitos CEM proporciona una disponibilidad permanente

del sistema con infraestructura moderna.

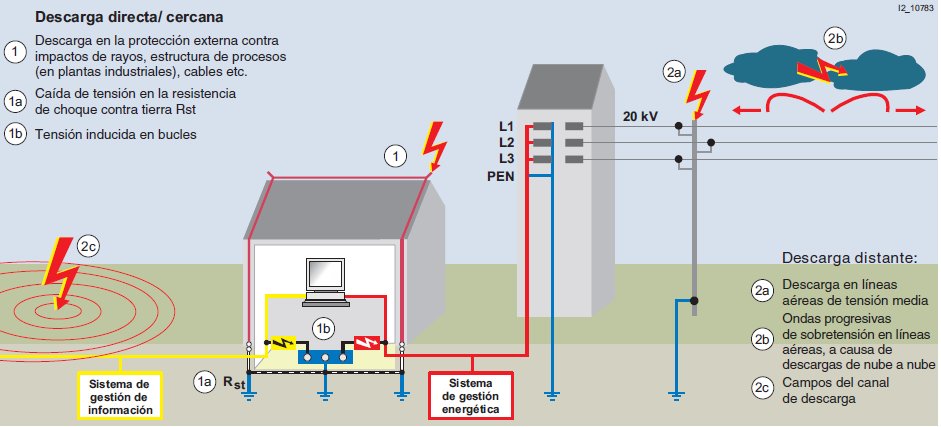

Causas de las sobretensiones por descargas de rayos

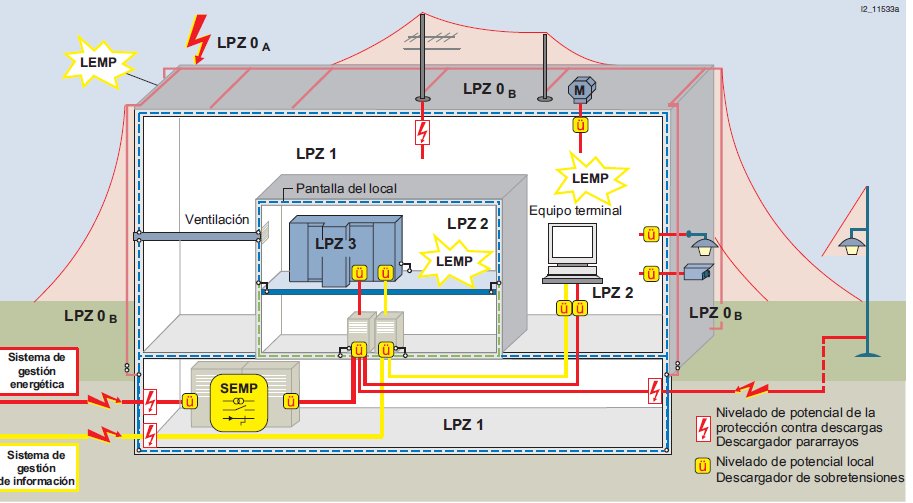

Modelo de las zonas de protección contra rayos
