El diseño único del UNIBLOCK UBT permite combinar las ventajas de un UPS rotativo UNIBLOCK, con sistema de almacenamiento de energía por medio de baterías o de un volante de inercia integrado, que almacena y libera energía cinética para contrarrestar cualquier alteración de alimentación eléctrica. La regulación de tensión, la corrección del factor de potencia y la atenuación armónica trabajan en conjunto con los estándares de los UPS rotativos fijados por el UNIBLOCK. En una sola máquina se puede tener potencias de 400 kVA a 1670 kVA que pueden trabajar en paralelo para aumentar la capacidad o aportar redundancia.
CARACTERÍSTICAS DEL UNIBLOCK UBT
|
Solucion a microcortes de tension a nivel industrial
En la actualidad los complejos procesos eléctricos y electrónicos,
la tecnología de la información, la automatización que rige los procesos de fabricación, industrias de servicio, proceso de datos y
comunicaciones. A medida que estos mercados continúan
tornándose más globales y en el esfuerzo por mantener una posición
competitiva, mucho de lo que hacemos debe realizarse más rápida
y eficazmente, incluso las 24 horas del día, todos los días. Sin
embargo, la naturaleza del problema varía considerablemente. En
algunos casos, las exigencias de energía a gran escala necesitan
sólo alimentación a corto plazo y estabilización. En otros casos, las
agresivas cargas industriales necesitan UPS con alta capacidad de
manejar picos de corriente o distribución en media tensión en
grandes instalaciones.
La solución
La seguridad de la alimentación eléctrica está garantizada a través
de la utilización de sistemas de energía ininterrumpida (UPS), cuyo
único fin durante su vida útil es proporcionar alimentación eléctrica
continua y de calidad en todo momento. El Piller UNIBLOCK UBT es
un UPS con completa flexibilidad para la utilización en aplicaciones
de alimentación a corto o a largo plazo, o la cogeneración
PILLER ARGENTINA
El corazón de cada UPS rotativo de Piller es el sistema UNIBLOCK”
El principio del UPS

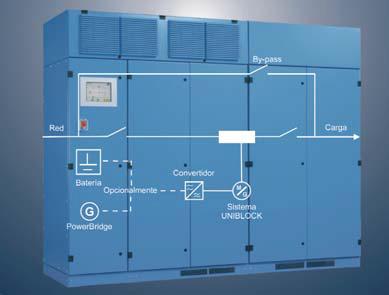

El sistema consiste en el motor-generador UNIBLOCK, totalmente
integrado en el armario de potencia y control. Normalmente la carga
es alimentada a través de una bobina aislante de acoplamiento
conectada a la red.
La bobina tiene una segunda conexión con toma para el motorgenerador.
En caso de interrupciones breves o cortes totales del
suministro eléctrico, la carga es soportada por un acumulador de
energía que puede ser un sistema de batería convencional o un Piller
Powerbridge (dispositivo de almacenamiento de energía cinética).
La bobina proporciona aislamiento casi total a través del UPS, lo que
significa que las cargas no lineales (altas en componentes
armónicos) pueden recibir energía del UPS mientras que la red ve
una corriente de entrada sinusoidal casi perfecta.
Este principio del UPS UNIBLOCK UBT ofrece un rendimiento
excepcionalmente alto.
El sistema UNIBLOCK
El corazón de cada UPS rotativo de PILLER es el sistema UNIBLOCK

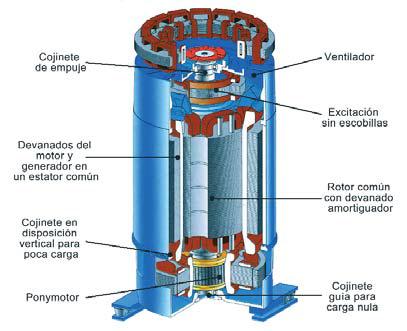

que combina un motor y un generador en una unidad síncrona
trifásica. Los devanados de ambos componentes están
incorporados en un estator compartido y se excitan mediante un
rotor común. Un devanado amortiguador absorbe los armónicos de
corriente, independientemente de la corriente de carga y el factor de
potencia de la carga. La transferencia de energía desde el motor al
generador se produce a través de un acoplamiento magnético
directo sin pérdida y sin conversión electromecánica. El UNIBLOCK
posee una alta capacidad de soportar cargas y tiene un diseño
robusto y de alto rendimiento.
UNIBLOCK UBT
Frecuencia 50 Hz 60 Hz
Tensión 380 V – 25 kV 380 V – 25 kV
Potencias 400 kVA – 2 MVA 400 kVA – 2 MVA
Opciones de configuración
El UBT automático

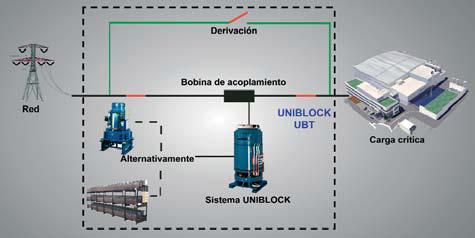

En funcionamiento normal, la carga se alimenta desde
la red a través de una bobina de acoplamiento. Dicha
bobina de acoplamiento está equilibrada de manera
precisa con el motor generador de forma tal que evita
que las perturbaciones en la red pasen hacia el lado de
la carga. Además, las componentes armónicas de la
carga se suministran desde el motor generador y no
desde la red pública, dando lugar a una corriente de
entrada sinusoidal. La bobina de acoplamiento también
permite la corrección de muy amplias variaciones de la
tensión de entrada manteniendo dentro de tolerancias la tensión en
la salida. Incluso en las condiciones más adversas de fallos
ascendentes como cortocircuitos, el equipo limita inherentemente la
corrientes inversas a menos de 2 veces la nominal.
El UPS rotativo Piller UBT puede utilizarse fácilmente en sistemas de
baja y media tensión.
El UBT con generadores de emergencia

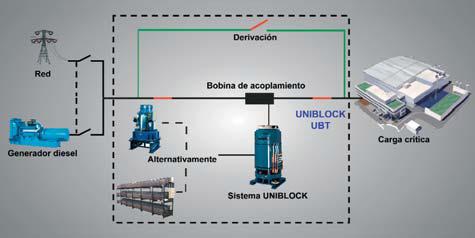

El UBT puede integrarse fácilmente en un sistema con
generadores de emergencia separados para
proporcionar soporte prolongado. Los generadores
pueden ser remotos al UBT e incluso trabajar a
diferentes tensiones que el sistema. Debido al la
energía almacenada entre la carga y el generador de
emergencia, el motor diesel no observa ningún impacto
de carga importante. Además, a diferencia de los
sistemas UPS estáticos, no es necesario ningún
sobredimensionamiento del generador de emergencia
dado que la única energía real proviene de esta fuente y la energía
reactiva proviene del sistema UNIBLOCK en si.
Sistemas de almacenamiento de energía
La opción POWERBRIDGE
Piller ofrece una opción sin batería que le proporciona al
diseñador la posibilidad de ahorrar
espacio y maximizar la densidad de
potencia por cada unidad. No sólo
eso, el Powerbridge absorberá
energía a la misma velocidad
como la puede disipar. Esto
significa que ninguna otra solución
de almacenamiento cinético
puede igualar esa estabilidad de
frecuencia en condiciones
de carga dinámica. Con
hasta 19 Mw de energía
almacenada en el
Powerbridge de Piller, el tiempo autonomía es
casi el doble del de las otras alternativas.
Opción batería
Además, el Piller UNIBLOCK UBT se encuentra disponible con
una opción para baterías como fuente de acumulación de
energia. El rendimiento de una batería es superior a cualquier
solución de energía cinética equivalente pero debe negociarse
el espacio. Además, el sistema UNIBLOCK es compatible con
las baterías, maximizando su vida útil y reduciendo costes. Las
baterías no están sujetas a las constantes corrientes de rizado
perjudiciales provenientes del funcionamiento de rectificadoresinversores
y la energía cinética inherente de UNIBLOCK permite que
en las microinterrupciones pueda proveerse potencia eléctrica sin
pasar por el ciclo de descarga de CC.
UNIBLOCK UBT en contenedor
Como variación a la solución de cuarto de máquinas, Piller
UNIBLOCK UBT diesel también se encuentra disponible como
unidad en contenedor. Todos los componentes necesarios para el
funcionamiento están integrados dentro del contenedor, por lo que
el Piller UNIBLOCK UBT puede ser utilizado como un sistema UPS
transportable listo para funcionar en diferentes sitios o donde el
programa impida el funcionamiento prolongado en un mismo lugar.
Ventajas:
Está listo para funcionar inmediatamente después de
conectarlo a la red
No se deben tomar medidas estructurales para la reducción
de ruidos, ventilación o cableado
Sin gastos para pruebas en el emplazamiento
No trae planos complejos de instalación ni de construcción
del cuarto de máquinas
Puede ser utilizado temporalmente en distintos sitios
Presenta un programa en sitio reducido

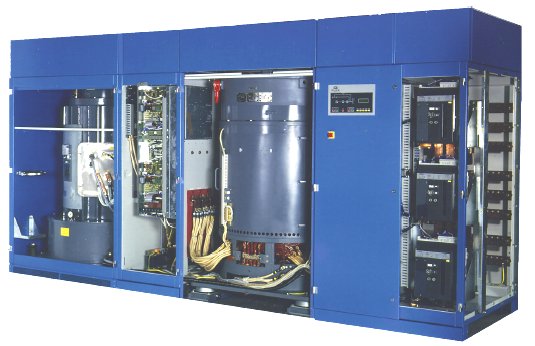

PILLER UNIBLOCK UBT

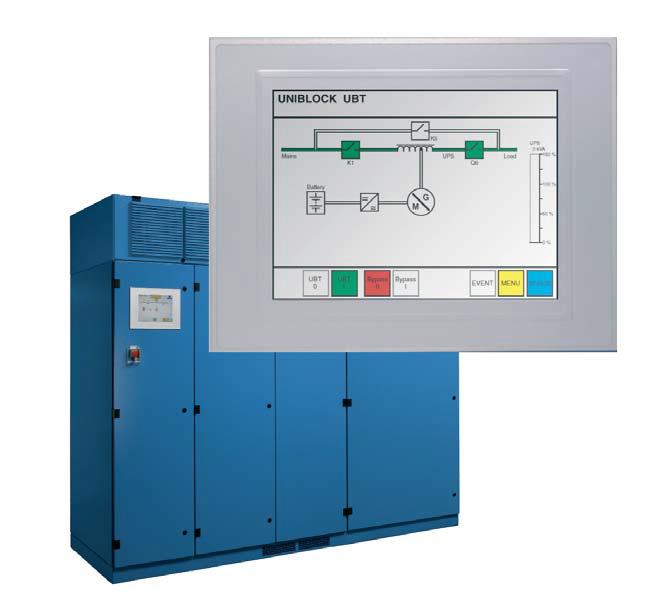

Control táctil fácil de manejar
Control de operaciones
El panel de control táctil con tecnología de última generación está
diseñado para una óptima comunicación hombre/máquina. El panel
de control accesible de forma intuitiva y de disposición clara ha sido
creado totalmente fácil de manejar. Una pantalla con esquema
integrada con símbolos claros permite que se vean rápidamente
todos los estados de funcionamiento. La información detallada sobre
la situación de los módulos individuales está disponible de forma
inmediata. Además, la comunicación interactiva con las rutinas de
seguridad integradas evitan los cambios de funcionamiento
involuntarios.
Características del panel táctil
Pantalla color de alta resolución
Sistema de visualización para la captación rápida de
parámetros tales como corriente, tensión, frecuencia y fase
Menú en múltiples idiomas
Instrucciones controladas a través de menú para un rápido
acceso
Información calibrada in situ para mantener la exactitud de
las medidas del sistema
Sistema de diagnóstico integrado que almacena los últimos
1200 eventos
Parámetros de la batería tales como corriente, Tensión y
temperatura o Parámetros del estado del Powerbridge
