Selectores automàticos

 de fase







Fabricamos tableros especificos de seleccion de fase para todo tipo de cargas



APLICACIONES



-Alimentacion de UPS monofàsicas a partir de alimentacion trifàsica

-Iluminacion crìtica

-Instrumental

-Sistemas de acceso y evacuaciòn con alimentacion monofàsica

Tableros de transferencia automàtica de grupos electrògenos evitando arranques innecesarios







Caracterìsticas elèctricas



Umbral de transferencia 175 - 240 VCA

Tiempo de respuesta:< 1 segundoTensión de funcionamiento: 150-250 volts CA





Los valores indicados pueden ser modificados en fàbrica bajo pedido


El selector de fase INGEO puede ser conectado de dos modos posibles
El primero se indica en la figura A ,la salida FN provee de fase y neutro de la fase seleccionada que se encuentre dentro del margen prefijado de tensión entre 175 y 245 VCA. En éste caso es necesario la interconexión de las fases rst a las borneras superiores e inferiores tal como indicado en el esquema. El neutro sólo debe conectarse a la bornera superior.
Este esquema de conexionado es apto sólo para cargas de hasta 5 Amper a coseno fi 0.8

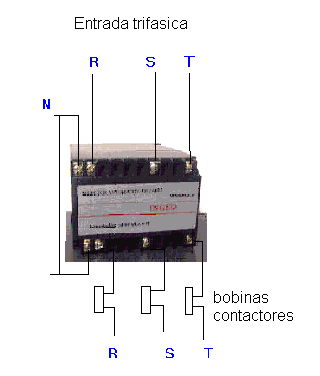

En el caso de cargas mayores se debe recurrir al esquema de la figura B.
En éste caso las tres fases se conectan sólo a la bornera superior y es ahora el neutro el que debe ser conectado tanto en la bornera correspondiente superior como inferior.
Los contactores se cablearán como indicado, uno de los bornes de la bobina de cada contactor se cablearà a la fase respectiva y el otro al borne indicado del selector automático el cual proveerá de neutro al contactor cuya fase sea la seleccionada.

Tiempo de respuesta:< 1 segundo
Tensión de funcionamiento: 150--250 volts CA
Corriente máxima de contactos: 5 A

Modelo 1: Modulo microprocesado selector automatico de fase

Modelo 2: Electronico de control para cargas de hasta 25 Amperes sin necesidad de utilizacion de contactores

Modelo rackeable 8 (19´, 1 unidad), con reles da alta corriente( 30A), indicador digital LCD de las tensiones de cada fase e indicacion de la fase seleccionada, comunicacion remota rs232
